컨트롤러
입력/ 출력 확장 보드_ AE16/ RE16
AE16 / RE16 은 입력포트의 확장이 필요할 때, D2X, D4X, D8X 컨트롤러와 함께 사용되며, 컨트롤러와 RS485 통신을 합니다.
-
도어락 -
알람 -
센서 -
RS485

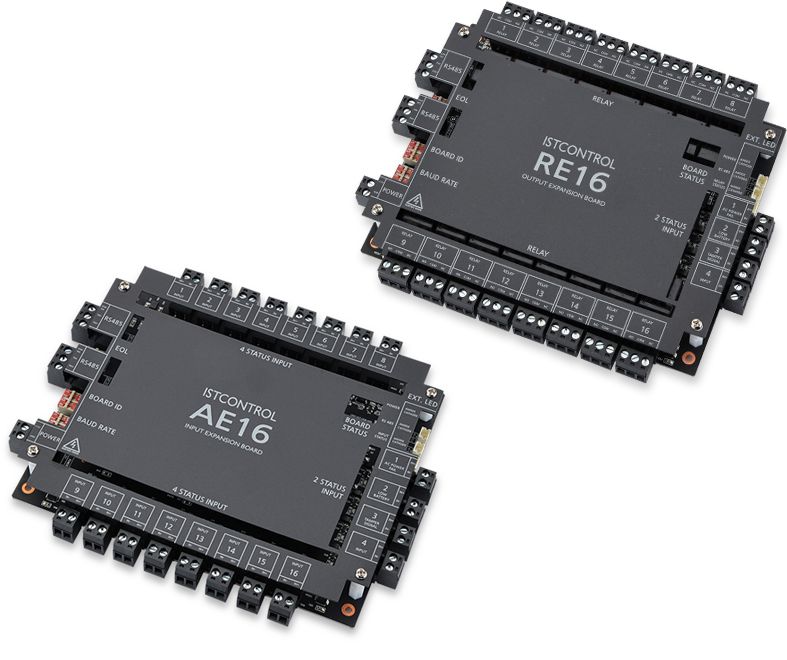

AE 16 입력 확장 보드
-
20개의 입력 포트 제공
-
16개의 4 Status 입력 지원 ( Open loop, Shorted loop/Grounded loop/Line fault)
-
4개의 추가 지정 입력 지원 ( Power Fail, Low Battery, Tamper, Fire )
-
컨트롤러(D2X, D4X, D8X) 와 RS485 통신
RE 16 출력 확장 보드
-
16 개의 출력 포트 제공
-
4개의 추가 지정 입력 지원 ( Power Fail, Low Battery, Tamper, Fire )
-
컨트롤러(D2X, D4X, D8X, E2X ) 와 RS485 통신
-
E2X 엘리베이터 컨트롤러와 연동하여 층버튼 제어
검증된 신뢰성
-
국내외 인증 확득 (KC, CE, FCC)
-
전기적 노이즈 보호 회로 적용
-
유수한 산업 현장 레퍼런스
효율적인 설치 및 유지 보수
-
40개의 LED 로 동작 상태 한 눈에 확인
-
주기판 보호 및 결선 안내를 위한 Plate Guide
-
플러그 가능한 터미널 블록 적용
-
표준 위겐드 통신 포맷 자동 인지
-
스마트 결선 지원
Key Feature
|
AE16 입력 확장 보드 |
RE16 출력 확장 보드 |
RS485 |
2(For redundancy) |
2(For redundancy) |
CPU |
32bit Cortex M3 |
32bit Cortex M3 |
Input ports |
20 ports (16 inputs of 4 status and 4 inputs of AC fail, Low battery, Tamper, Rev) |
4 ports (4 inputs of AC fail, Low battery, Tamper, Rev) |
Output |
3(Ext LED output) |
16(Form-C Relay), 3(Ext LED output) |
Dimension(mm*mm) |
170*135*25 |
170*135*25 |
Operating Temperature |
0~75 |
0~75 |
Relative humidity |
10~80% |
10~80% |
Power Consumption |
MAX 1A/12VMAX 1A/12V |
MAX 1A/12V |
Certification |
KC, FCC, CE |
KC, FCC, CE |
연관 제품

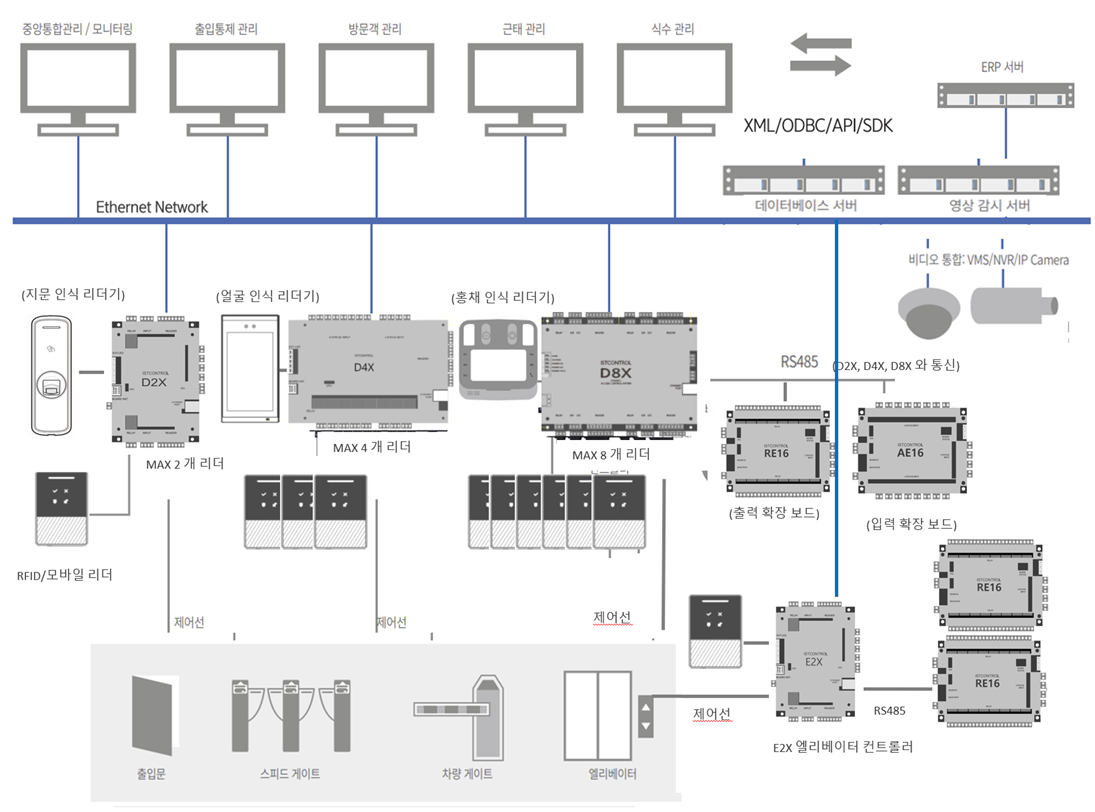

시스템 구성도
